一、空壓站概述

空壓站由2臺200KW的工頻機、1臺100KW的工頻機、2臺200KW的變頻機、5臺干燥機和2個冷卻塔組成。

使用云智控系統前，空壓站供氣、用氣及管理情況：

6.站房有5名操作管理人員，每天點檢一次；

7.常開設備數3臺，壓力使用范圍6.6-8bar；

8.站房24小時不間斷供氣，白天用氣量大，中午和下午交接班期間，用氣量波動較大；

9.有一套整廠的氣量與電量監測系統，但無法監測

10.到空壓站的氣壓、設備運行等狀況，依賴人工點檢&抄表，且故障響應不及時，往往等到設備故障影響到生產后，設備科的人才知道發生了故障；

11.代理商無法監測設備的運行狀況，售后服務效率低；

12.空壓站年耗電量約450萬度，電價峰1.03，平0.638，谷0.322

四、云智控方案設計與實施

?空壓機部分

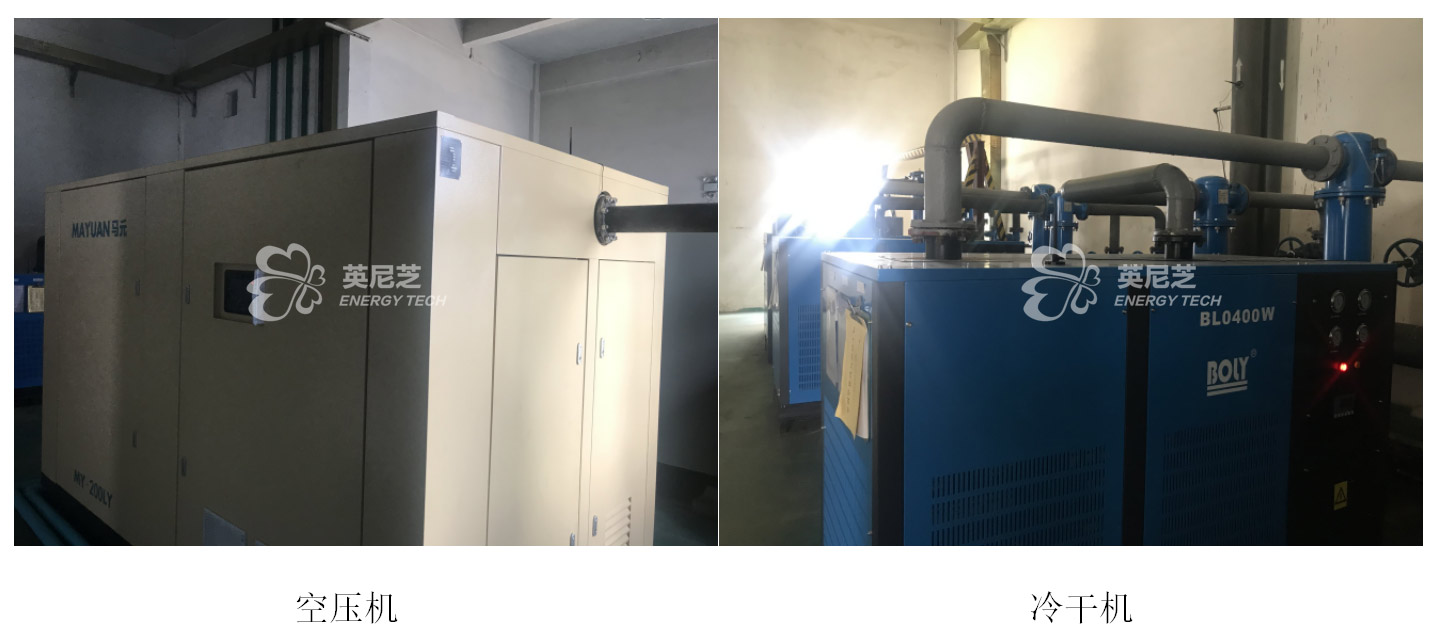

    5臺空壓機和5臺干燥機均具備Modbus485通訊接口，直接接入蘑菇云盒Maxw4(LN)，與邊緣服務器進行無線通訊。

?儀表的使用及安裝

在母管分別安裝壓力傳感器、露點儀和流量計，壓力傳感器通過蘑菇云盒Maxw4(LN)與邊緣服務器通訊，流量計和露點儀則通過蘑菇云盒Maxw4(2G)進行數據采集。在站房分別安裝智能電表，并通過蘑菇云盒Maxw4(2G)將數據信號上傳至系統。

?部署邊緣服務器

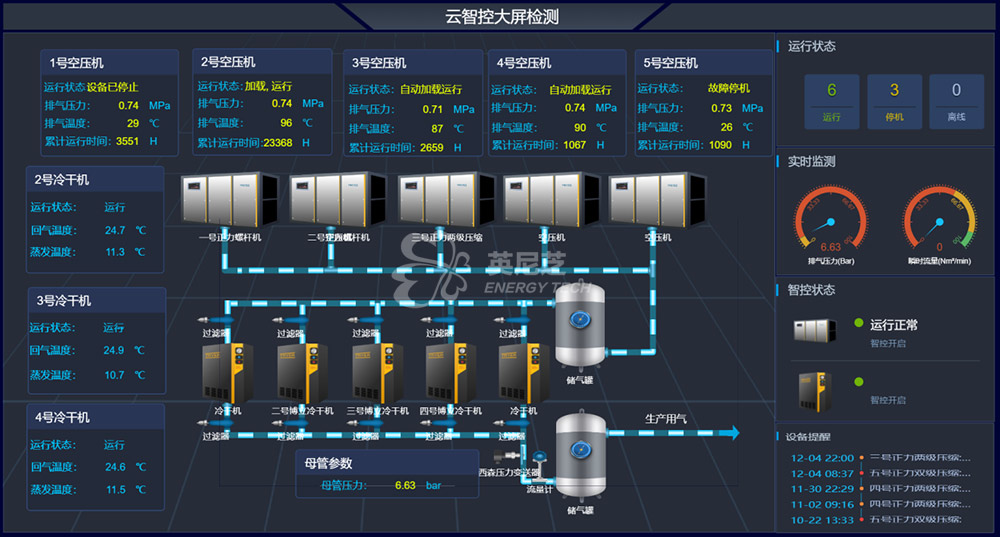

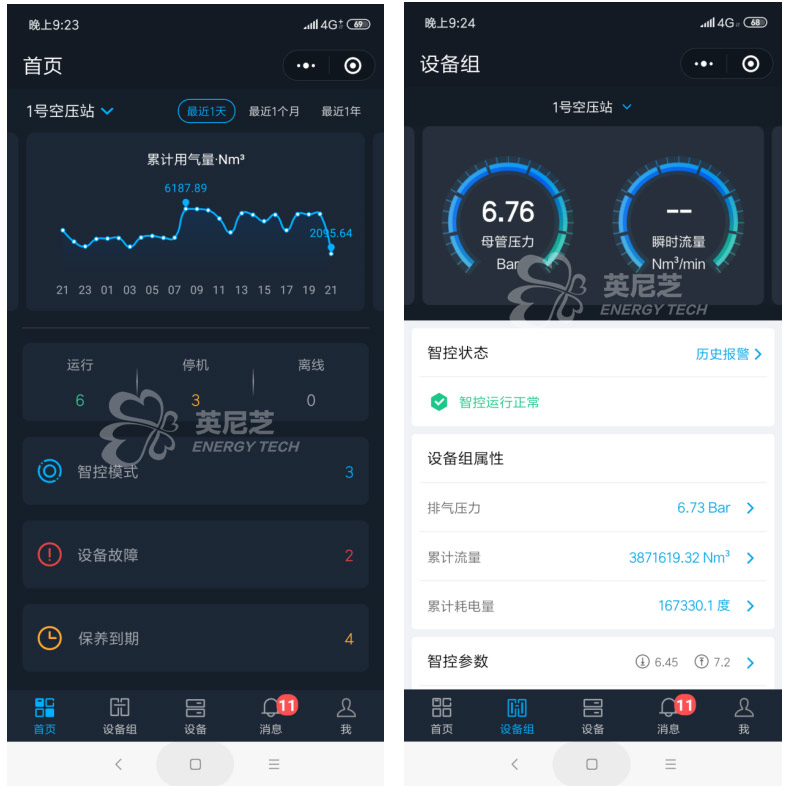

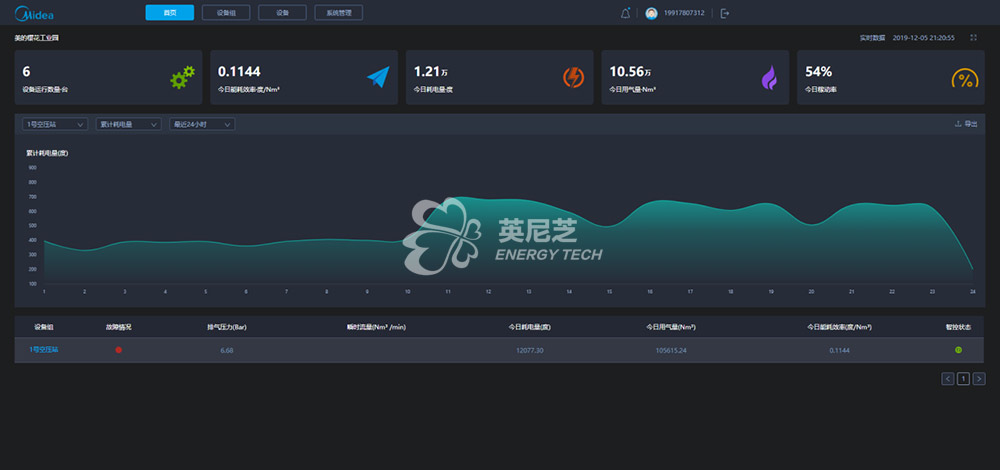

本地部署邊緣服務器，以母管氣壓為依據，基于智能優化的算法對空壓站各設備進行集中智能控制，設備數據通過4G路由器上傳到云端，進行云端分析與存儲，將站房數據以可視化的形式呈現在電腦PC版軟件和移動設備應用小程序上。也可通過本地云智控柜上的邊緣顯示觸摸屏監視設備運行數據和進行參數設置、設備啟停等操作。
